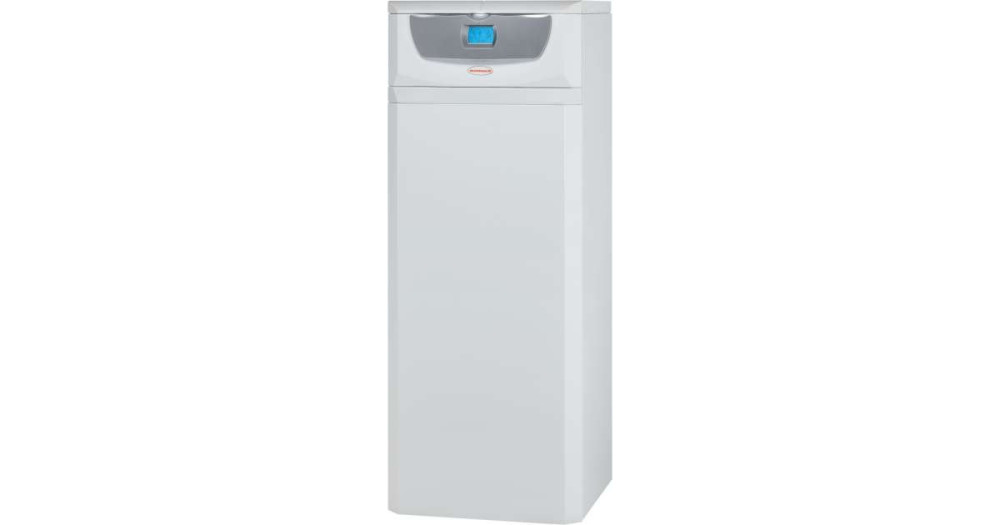

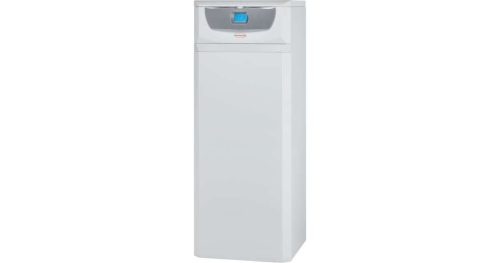

Immergas Hercules Condensing 32 ErP ABT álló kondenzációs beépített tárolós gázkazán 120L

Immergas HERCULES Condensing 32 ABT ErP kondenzációs álló hőközpont

Az Immergas HERCULES Condensing 32 ABT ErP típusú álló, kondenzációs elven működő gázkazán fűtési teljesítménye 32 kW, és fűtési és használati melegvizet is 32 kW teljesítménnyel képes előállítani A készülékek 120 literes, rozsdamentes acélból készült beépített használati melegvíz tárolóval rendelkeznek A tároló a készülék alsó részén helyezkedik el, fölötte a gáz berendezések illetve a hidraulikai egységek találhatók Ennek az elrendezésnek köszönhetően a készülék kompakt méretű A Immergas HERCULES Condensing 32 ABT ErP kazánok többzónás rendszerben is alkalmazhatók, zónánkénti szobatermosztátos szabályozással Az opcionális bővítőkészletekkel legfeljebb három fűtési zóna kilakaítása lehetséges, melyek közül kettő keverőszelepes (alacsony hőmérsékletű) is lehet Az ABT változat alap kiépítésben tartalmazza az egy direkt kör mellett, a plusz egy keverőszelepes zónaegységet A Immergas HERCULES Condensing 32 ABT ErP készülékek nagy vízterű fűtési rendszerekhez is kiválóan alkalmazhatók A tároló két csőkígyója révén napkollektoros rendszerrel is kombinálható A készülék az (opcionális) Super Amico távszabályzóval könnyedén és gyorsan, a készüléktől távolról is vezérelhető Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) használata is lehetséges

KÉT FÜGGETLEN HŐCSERÉLŐ

Az Immergas HERCULES Condensing 32 ABT ErP fűtési és HMV oldali hőcserélője is rozsdamentes acélból készül

DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ

Az elektronikus lángmoduláció folyamatos energia megtakarítás és magas szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének optimális szabályozására

AUTOMATIKUS BY-PASS

Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is

MOTOROS VÁLTÓSZELEP

A használati melegvíz előállításakor beépített, segédenergiával működtetett váltószelep irányítja a kazánvizet a HMV hőcserélő felé

BEÉPÍTETT ROZSDAMENTES TÁROLÓ

A beépített 120 literes űrtartalmú melegvíztároló lehetővé teszi a melegvíz felhasználást több csapoló, például két fürdőszoba egyidejű használata esetén is A második fűtőcsőkígyó révén napkollektoros rendszerre is kapcsolható

HMV TÁGULÁSI TARTÁLY

A HMV körben jelentkező nyomásnövekedés kompenzálására a HERCULES Condensing ErP készülékek egy második beépített tágulási tartállyal is rendelkeznek a HMV kör számára

EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL

Ezek a készülékek képesek együttműködni az Immergas DIM egységeivel, így lehetséges mégtöbb, egymástól független fűtési (akár radiátoros, akár kevert) kör kialakítása

BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS

Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg, és magasabb komfortot biztosít

ZÓNÁSÍTOTT RENDSZEREKHEZ ALKALMAS

Az Immergas HERCULES Condensing 32 ABT ErP készülékeket többzónás rendszerekhez tervezték A készülékek ötféle kiépítésben alkalmazhatóak: 1, 2 vagy 3 radiátoros zóna, 1 radiátoros + 2 keverőszelepes, vagy 2 radiátoros és egy keverő szelepes zóna kiszolgálására képesek A zónák külön-külön szabályozhatók egy-egy termosztát segítségével Az 1 zóna keringető szivattyúja része az alapfelszereltségnek! Az ABT jelzésű kazán a keverőszelepes körhöz gyárilag tartalmazza az 1 radiátoros + 1 keverőszelepes zóna kiszolgálásához szükséges egységeket (két fűtőköri szivattyú, egy motoros keverőszelep, automata by-pass szelepek és szerelvények)

MODULÁCIÓS KERINGETŐ SZIVATTYÚ

Az Immergas HERCULES Condensing 32 ABT ErP kazán keringtető szivattyújának sebességét a vezérlő elektronika mindig az optimálisra állítja be, hogy biztosítsa az előremenő és a visszatérő fűtővíz közötti hőmérsékletkülönbséget

PROGRAMOZHATÓ HMV TÁROLÓ FŰTÉS

Az opcionális Super Amico távvezérlő segítségével a beépített használati melegvíz tároló idő pogram szerint fűthető

NAGYMÉRETŰ LCD KIJELZŐ

A nagyméretű kijelzőn az Immergas HERCULES Condensing 32 ABT ErP készülék számos információt közöl a felhasználóval Megjeleníti a különböző működési jellemzőket, az aktuális funkciót (szivattyú utókeringtetés, égéstér szellőztetés, HMV készítés, stb) vagy akár az üzemórák, gyújtások számát

KONDENZÁCIÓS TECHNOLÓGIA

Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli

IPX5D ELEKTROMOS VÉDETTSÉG

Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését

Műszaki adatok:




HERCULES Condensing 32 kW

Névleges hőterhelés HMV üzemmódban: kW 33,0

Névleges hőterhelés fűtési üzemmódban: kW 33,0

Névleges hőteljesítmény HMV üzemmódban: kW 32,0

Névleges hőteljesítmény fűtési üzemmódban: kW 32,0
Minimális hőterhelés: kW 7,3

Minimális hőteljesítmény: kW 6,9

Hatásfok névleges terhelésnél (80/60°C): % 96,9

Hatásfok minimális terhelésnél (80/60°C): % 94,5

Hatásfok teljes terhelésnél (50/30°C): % 104,7

Hatásfok minimális terhelésnél (50/30°C): % 105,8

Hatásfok minimális terhelésnél (40/30°C): % 107,3

Hatásfok minimális terhelésnél (40/30°C): % 107,3

Engedélyezett égéstermékelvezető/levegőbevezető rendszerek

B2, B3, C1, C3, C4, C5, C6, C8



Fűtési kör jellemzői



Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses): °C 25-85/25-50

Maximális kazánvíz hőmérséklet: °C 90

Maximális üzemi nyomás: bar 3

Tágulási tartály térfogata: liter 10,8

Tágulási tartály előnyomása: bar 1,0

Keringető szivattyú emelőmagassága (1000 l/h): kPa 30,9



Használati melegvíz kör jellemzői



Névleges HMV teljesítmény: kW 32,0

HMV hőmérséklet-tartomány: °C 20 - 60

Maximális nyomás a HMV körben: bar 8

HMV teljesítmény folyamatos üzemben (Δt=30°C): liter/perc 16,0

HMV teljesítmény az első tíz percben (Δt=30°C): liter/perc 24,3

HMV köri ttágulási artály térfogata: liter 4,1
HMV köri tágulási tartály előnyomása: bar 3,5


Egyéb jellemzők


Hálózati feszültség: V/Hz 230 / 50

Névleges áramfelvétel: A 1,06

Névleges elektromos teljesítmény: W 200

Ventilátor teljesítményigénye: W 26,4

Ventilátor szállítónyomása névleges teljesítményen: Pa 220

Ventilátor szállítónyomása minimális teljesítményen: Pa 52

Keringetőszivattyú teljesítményigénye W 61

Elektromos védettség: IP X5D

Kazánvíz térfogat: liter 5

HMV tartály térfogata: liter 120

Teljes tömeg (víz nélkül): kg 130,1
